ID3000系列智能读码器

智能读码丨海康ID3000系列工业读码器MV-ID3016PM-06M-WBN-捷利得(北京)自动化科技有限公司智能读码丨海康ID3000系列工业读码器MV-ID3016PM-06M-WBN-捷利得(北京)自动化科技有限公司

一款紧凑型固定式工业读码器,基于嵌入式深度学习平台。采用模块化设计,读码效果出色,机械对焦版本调试简便,自动偏光特性外加光源分路可控,可广泛地应用在工业自动化读码场景。

智能读码丨海康ID3000系列工业读码器MV-ID3016PM-06M-WBN-捷利得(北京)自动化科技有限公司

智能读码丨海康ID3000系列工业读码器MV-ID3016PM-06M-WBN-捷利得(北京)自动化科技有限公司

智能读码丨海康ID3000系列工业读码器MV-ID3016PM-06M-WBN-捷利得(北京)自动化科技有限公司

功能特性

  • 优秀Sensor选型,高速采集优质图像
  • 单一线缆提供丰富IO接口,可接入多路输入、输出信号
  • 外置防水调试按钮,支持外部手动触发
  • 顶部环形指示灯,快速观察工作状态
  • 双边侧腰线结果指示灯,读码OK/NG状态多角度可视
  • 模块化光源设计,分路可控,替换便捷

外形尺寸

智能读码丨海康ID3000系列工业读码器MV-ID3016PM-06M-WBN-捷利得(北京)自动化科技有限公司

*产品所涉数据可能因环境等因素而产生差异,本公司不承担由此产生的后果。

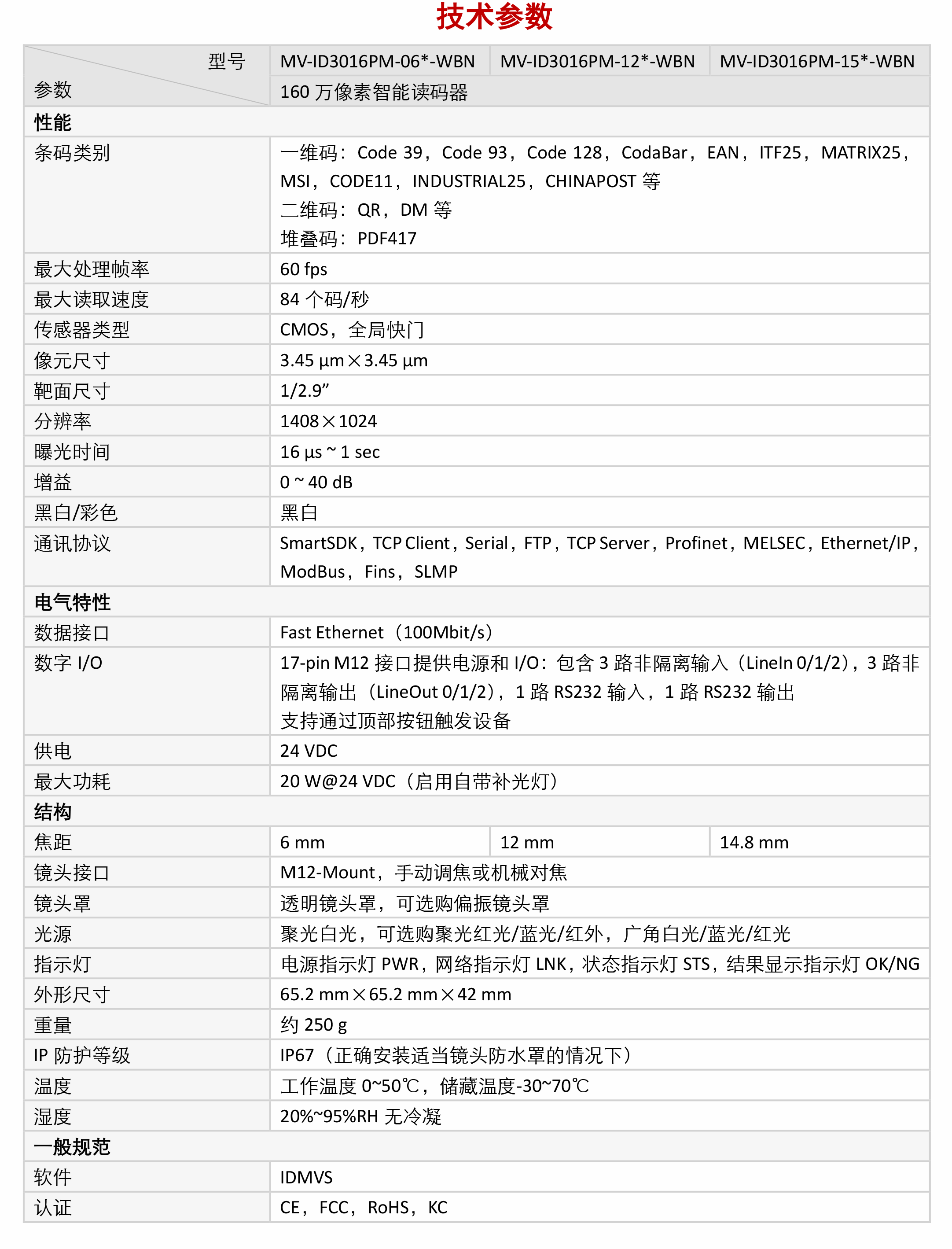

型号 型号 MV-ID3016PM-06M-WBN
名称 6mm机械调焦镜头160 万像素PRO系列紧凑型工业读码器
性能 条码类别 一维码:Code 39,Code 93,Code 128,CodaBar,EAN,ITF25,MATRIX25,MSI,CODE11,INDUSTRIAL25,CHINAPOST等
二维码:QR,DM等
堆叠码:PDF417
最大处理帧率 60 fps
最大读取速度 84个码/秒
传感器类型 CMOS,全局快门
像元尺寸 3.45 µm×3.45 µm
靶面尺寸 1/2.9”
分辨率 1408×1024
曝光时间 16 μs ~ 1 sec
增益 0 ~ 40 dB
黑白/彩色 黑白
通讯协议 SmartSDK,TCP Client,Serial,FTP,TCP Server,Profinet,MELSEC,Ethernet/IP,ModBus,Fins,SLMP
电气特性 数据接口 Fast Ethernet(100 Mbit/s)
数字I/O 17-pin M12接口提供电源和I/O:包含3路非隔离输入(LineIn 0/1/2),3路非隔离输出(LineOut 0/1/2),1路RS232输入,1路RS232输出
支持通过顶部按钮触发设备
供电 24 VDC
最大功耗 20 W@24 VDC(启用自带补光灯)
结构 焦距 6 mm
镜头接口 M12-Mount,机械对焦
镜头罩 透明镜头罩,可选购偏振镜头罩
光源 聚光白光,可选购聚光红光/蓝光/红外,广角白光/蓝光/红光
指示灯 电源指示灯PWR,网络指示灯LNK,状态指示灯STS,结果显示指示灯OK/NG
外形尺寸 65.2 mm×65.2 mm×42 mm
重量 约250 g
IP防护等级 IP67(正确安装适当镜头防水罩的情况下)
温度 工作温度0~50℃,储藏温度-30~70℃
湿度 20%~95%RH无冷凝
一般规范 软件 IDMVS
认证 CE, FCC, RoHS, KC
