海康 MV-DL2025-04H-H线激光立体相机
产品彩页：MV-DL2025-04H-H_产品彩页
用户手册：海康机器人线激光立体相机用户手册V2.1.2
订货型号
MV-DL2025-04H-H
销售热线：186 1119 7583 技术热线：186 6158 0089
应用行业：
物流量方、仓储量方、机械臂定位引导
功能特性
- 宽动态算法，高反射/高吸收材质测量更精准
- 效率最优化，最高可支持 3m/s
- 亚像素技术，精度可达 5mm
- 高功率激光模块，动态范围更宽
- 窄带滤光片，抗干扰能力更强
- 精准的曝光同步，性能更稳定
- 支持体积（长宽高、积分体积）、点云、定位坐标输出

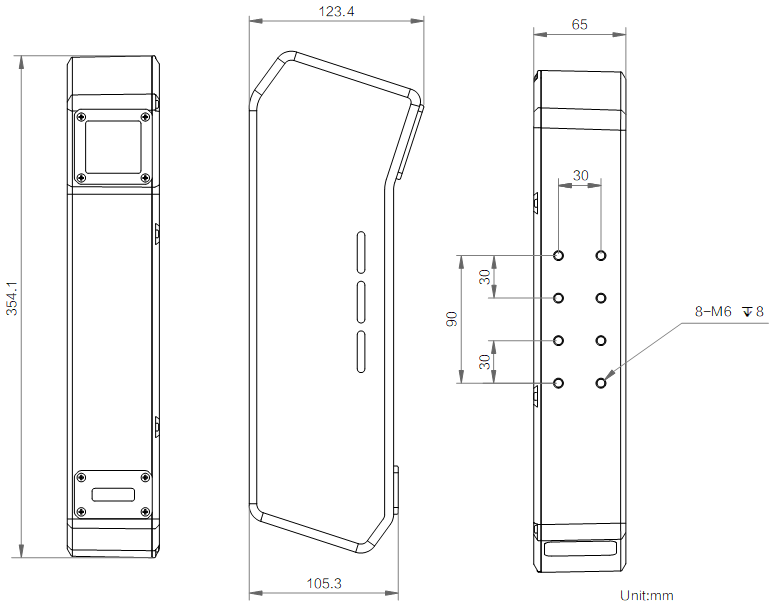

外形尺寸
详细参数
| 型号 | 型号 | MV-DL2025-04H-H |
| 名称 | 线激光立体相机 | |
| 性能 | 近视场 | 1000 mm |
| 远视场 | 2600 mm | |
| 净距离 | 650 mm | |
| 测量范围 | 1000 mm | |
| 检测精度 | ±5 mm | |
| 检测速度 | 3 m/s@± 5 mm 检测精度 | |
| 扫描帧率 | 600 fps@1 m³测量范围 | |
| 数据类型 | 点云、长宽高尺寸、积分体积、顶面坐标 | |
| 触发模式 | 外触发，编码器触发（最高支持 15 KHz 触发信号接入） | |
| 激光安全等级 | Class 3B | |
| 电气特性 | 数据接口 | GigE |
| 数字I/O | 12-pin M12 接口提供 I/O，包含 3 路光耦隔离输入（Line 0/3/6），3 路光耦隔离输出（Line 1/4/7），1 路 RS-232 串口 | |
| 供电 | 12 VDC | |
| 典型功耗 | ＜10.0 W@12 VDC | |
| 结构 | 外形尺寸 | 354.1 mm × 65 mm × 123.4 mm |
| 重量 | 1.6 kg | |
| 温度 | 工作温度0~45°C，储藏温度-30~80°C | |
| 湿度 | 20%~85%RH 无凝结 | |
| 一般规范 | 软件 | 3DMVS、CodeMaster |
| 操作系统 | Windows 7/10 32/64bits | |
| 认证 | CE，FCC |
