海康 MV-DL2040-04B-H 线激光立体相机

产品彩页:MV-DL2040-04B-H_产品彩页

用户手册:海康机器人线激光立体相机用户手册V2.1.2

立体相机丨海康 MV-DL2040-04B-H 线激光立体相机-捷利得(北京)自动化科技有限公司立体相机丨海康 MV-DL2040-04B-H 线激光立体相机-捷利得(北京)自动化科技有限公司

订货型号:

MV-DL2040-04B-H

销售热线:186 1119 7583 技术热线:186 6158 0089

应用行业:

物流、仓储、烟草

立体相机丨海康 MV-DL2040-04B-H 线激光立体相机-捷利得(北京)自动化科技有限公司 立体相机丨海康 MV-DL2040-04B-H 线激光立体相机-捷利得(北京)自动化科技有限公司 立体相机丨海康 MV-DL2040-04B-H 线激光立体相机-捷利得(北京)自动化科技有限公司

功能特性:

  • 硬件内置高精度测量算法,测量结果更精确
  • 高功率激光模块,动态范围更宽
  • 高帧率工业级芯片,采集速度更快
  • 窄带滤光片,抗干扰能力更强
  • 可精确测量黑色物体尺寸
  • 千兆网配置,数据传输更稳定

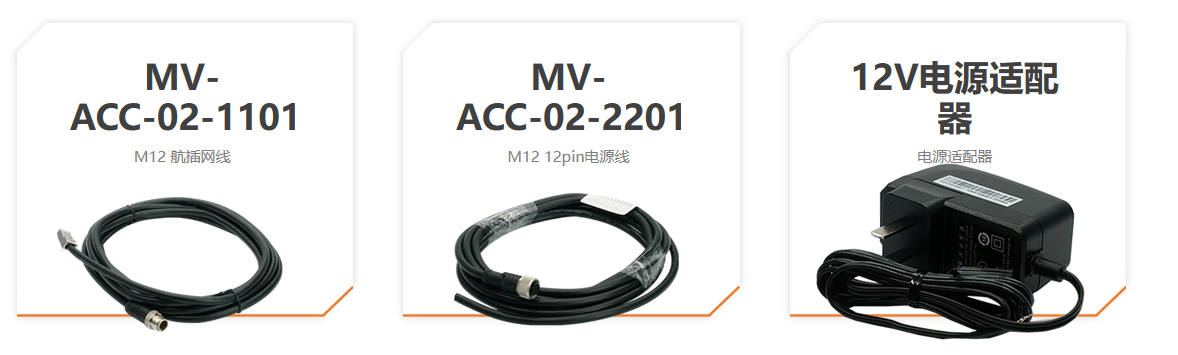

相关配件:

立体相机丨海康 MV-DL2040-04B-H 线激光立体相机-捷利得(北京)自动化科技有限公司

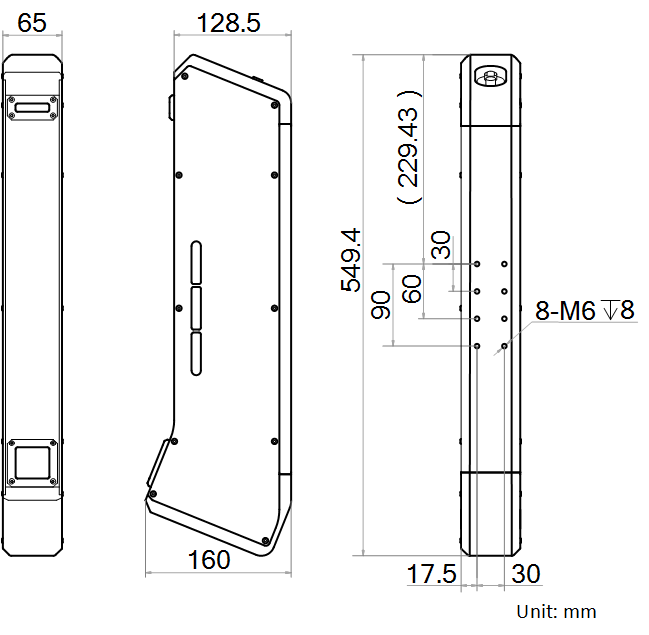

外形尺寸:

立体相机丨海康 MV-DL2040-04B-H 线激光立体相机-捷利得(北京)自动化科技有限公司

详细参数

型号 型号 MV-DL2040-04B-H
名称 线激光立体相机
性能 近视场 1000 mm
远视场 2235 mm
净距离 750 mm
测量范围 1000 mm
检测精度 ±5 mm
检测速度 3 m/s@±5 mm 检测精度
扫描帧率 600 Hz@ 1 m³测量范围
数据类型 点云、长宽高尺寸、积分体积、顶面坐标
触发模式模式 外触发,编码器触发
激光安全等级 3B@500 mw
电气特性 数据接口 GigE
数字I/O 12-pin M12 接口提供 I/O:1 路光耦隔离输入(Line0),1 路光耦隔离输出(Line1),1 路串口输入(RS232)
供电 12 VDC
典型功耗 <10.0 W@12 VDC
结构 外形尺寸 549.4 mm × 65 mm × 160 mm
重量 约 5 kg
温度 工作温度0~45°C,储藏温度-30~80°C
湿度 20%~85%RH 无凝结
一般规范 软件 3DMVS
操作系统 Windows XP/7/10 32/64bits
认证 CE,FCC
